تتلی کے والوز کو مختلف جہتوں ، جیسے ساخت ، سگ ماہی کی کارکردگی ، اور ایکٹیویشن کے طریقہ کار کی بنیاد پر مختلف طریقوں سے درجہ بندی کیا جاسکتا ہے۔ تین سب سے عام درجہ بندی اور ان کی متعلقہ اقسام مندرجہ ذیل ہیں:
1 ، سگ ماہی کی قسم (سب سے زیادہ بنیادی زمرے میں سے ایک)
• نرم - سیل تتلی والوز
sel سگ ماہی جوڑی ایک لچکدار مواد (جیسے ربڑ ، ٹیفلون ، وغیرہ) اور دھات پر مشتمل ہے۔ مہر لچکدار مادے کی اخترتی کے ذریعے حاصل کی جاتی ہے ،سگ ماہی کی عمدہ کارکردگی کا نتیجہ(رساو عام طور پر 0.01 ٪ سے کم یا اس کے برابر ہے)۔ وہ غیر -}}}} جیسے پانی ، ہوا ، اور تیل کے ساتھ استعمال کے ل suitable موزوں ہیں ، لیکن زیادہ رساو کی ضروریات کے ساتھ۔
isdisadvantages: محدود درجہ حرارت اور دباؤ کی مزاحمت (ربڑ کے مہروں میں عام طور پر درجہ حرارت کی مزاحمت 120 ڈگری سے کم یا اس کے برابر ہوتی ہے ، ٹیفلون 200 ڈگری سے کم یا اس کے برابر ہوتا ہے) ، اور وہ میڈیا سے سنکنرن کے لئے حساس ہیں جیسے مضبوط تیزاب اور الکلیس۔
• سخت - سیل تتلی والوز
sel سگ ماہی جوڑی دھات اور دھات (جیسے سٹینلیس سٹیل اور کاسٹ اسٹیل) پر مشتمل ہے۔ صحت سے متعلق مشینی سگ ماہی سطحوں کے مابین قریبی فٹ کو یقینی بناتی ہے۔ وہ مضبوط درجہ حرارت اور دباؤ کی مزاحمت (درجہ حرارت 425 ڈگری اور PN40 اور اس سے زیادہ تک دباؤ) پیش کرتے ہیں ، جس سے وہ اعلی - درجہ حرارت ، اعلی - دباؤ ، اور سنکنرن میڈیا جیسے بھاپ ، سیوریج ، اور تیزابیت اور الکلائن حل کے ساتھ استعمال کے ل suitable موزوں ہیں۔ نقصانات: سگ ماہی کی کارکردگی نرم مہروں سے قدرے کمتر ہوتی ہے (رساو عام طور پر 0.1 ٪ سے کم یا اس کے برابر ہوتا ہے) ، اور زیادہ مشینی صحت سے متعلق ضروری ہے۔
2 ، ساختی قسم کے ذریعہ درجہ بندی (ڈسک کنکشن کے طریقہ کار پر مبنی)
• سینٹر سیل تتلی والو
disc گردش کا ڈسک کا محور بہاؤ کے راستے کے مرکز پر واقع ہے۔ جب بند ہوجائے تو ، ڈسک ایک مہر حاصل کرتے ہوئے ، والو سیٹ سے مکمل طور پر رابطہ کرتی ہے۔ یہ سادہ ساخت اور کم لاگت فائدہ مند ہے ، لیکن چونکہ میڈیا سے ڈسک نمایاں اثرات کی قوتوں کے تابع ہے ، لہذا یہ کم - دباؤ ، چھوٹے - قطر کے پائپ (عام طور پر 200 ملی میٹر سے کم یا اس کے برابر DN) کے لئے موزوں ہے ، جیسے رہائشی پانی کی فراہمی اور نکاسی آب کے پائپ۔
• سنکی تتلی والوز
disc ڈسک کا گھومنے والا محور مرکز سے آفسیٹ ہوتا ہے ، اور مختلف سنکی ترتیب میں آتا ہے (جیسے سنگل ، ڈبل اور ٹرپل سنکی):
sing سنگل سنکی: محور سگ ماہی کی سطح سے آفسیٹ ہوتا ہے ، جس سے ڈسک اور نشست کے مابین رگڑ کم ہوتا ہے اور خدمت کی زندگی میں اضافہ ہوتا ہے۔ درمیانے اور کم دباؤ کی ایپلی کیشنز کے لئے موزوں ہے۔
sound ڈبل سنکی: محور مرکز اور سگ ماہی دونوں سطح سے آفسیٹ ہوتا ہے ، جس سے رگڑ کو مزید کم کیا جاتا ہے اور کھلنے اور بند ہونے کو آسان بنایا جاتا ہے۔ وسیع پیمانے پر قابل اطلاق۔
tri ٹرپل سنکی: ڈبل سنکی کنفیگریشن کی بنیاد پر ، ڈسک اور سیٹ کے مابین "صفر رگڑ" کھولنے اور بند ہونے کے ل an ایک کونیی آفسیٹ شامل کیا جاتا ہے۔ یہ سخت - سیل تتلی والوز کے لئے مرکزی دھارے کا ڈیزائن ہے اور یہ اعلی - دباؤ ، اعلی - درجہ حرارت ، اور بڑے - قطر کے لئے موزوں ہے۔
پائپ لائنز (300 ملی میٹر سے زیادہ یا اس کے برابر)۔
3 ، ڈرائیو کے طریقہ کار کے ذریعہ درجہ بندی (آپریشن کے طریقہ کار پر مبنی)
ایک ہینڈ وہیل ، ہینڈل ، یا کیڑے گیئر میکانزم کے ذریعے جسمانی طور پر چل رہا ہے۔ ان میں ایک سادہ سا ڈھانچہ اور کم لاگت پیش کی گئی ہے ، جس سے وہ چھوٹے - قطر ، کم - تعدد ایپلی کیشنز (جیسے چھوٹی پائپ لائن کی بحالی اور سول والوز) کے لئے موزوں ہیں۔

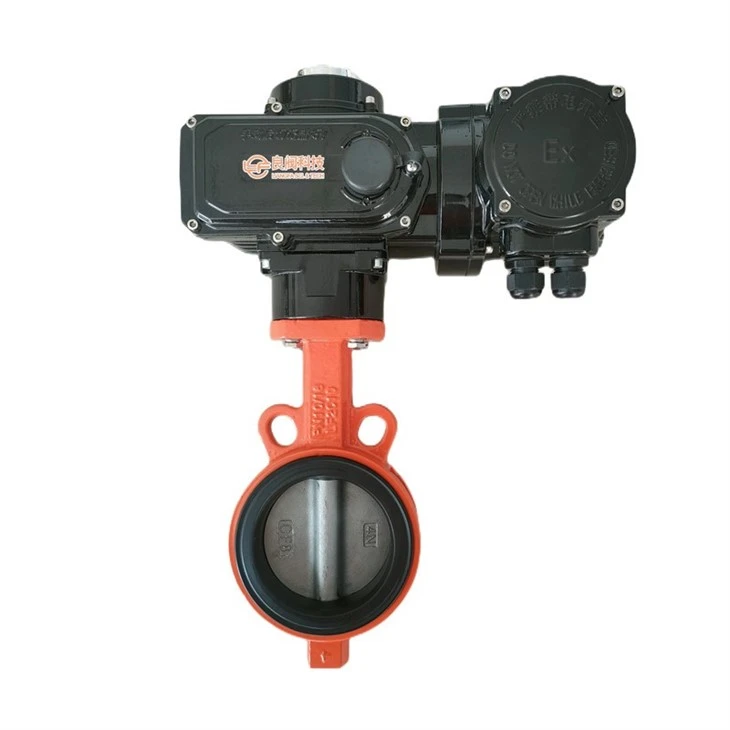

electric بجلی کے ایکچوایٹر (موٹر - کارفرما گیئر/ٹربائن) کے ذریعہ تیار کردہ ، وہ ریموٹ کنٹرول اور خودکار آپریشن کو قابل بناتے ہیں ، اعلی صحت سے متعلق (بہاؤ کو منظم کرنے کے قابل) پیش کرتے ہیں ، اور بڑی پائپ لائنوں اور خودکار نظاموں (جیسے صنعتی پروڈکشن لائنوں اور میونسپلٹی سپلائی سسٹم) کے لئے موزوں ہیں۔
ne ایک نیومیٹک ایکچوایٹر (سلنڈر - کارفرما) کے ذریعہ تیار کردہ ، وہ تیز ردعمل (مختصر افتتاحی اور اختتامی اوقات) پیش کرتے ہیں اور آتش گیر اور دھماکہ خیز ماحول (چنگاریوں کا خطرہ نہیں) یا تیز رفتار سوئچنگ کی ضرورت ہوتی ہے (جیسے کیمیائی پائپ لائنوں کا ہنگامی بند)۔
مذکورہ بالا تین قسموں کے علاوہ ، تتلی والوز کو بھی کیلیبر (چھوٹے/درمیانے/بڑے) اور مواد (کاسٹ آئرن ، سٹینلیس سٹیل وغیرہ) کے ذریعہ درجہ بندی کیا جاسکتا ہے۔ اصل اطلاق میں قسم کا انتخاب میڈیا کی خصوصیات ، دباؤ اور درجہ حرارت ، اور آپریشنل ضروریات پر مبنی ہونا چاہئے۔
