تیتلی چیک والو

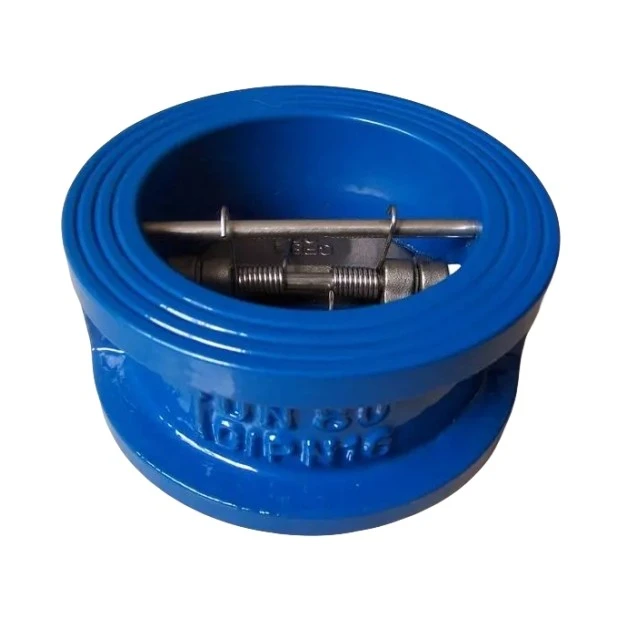

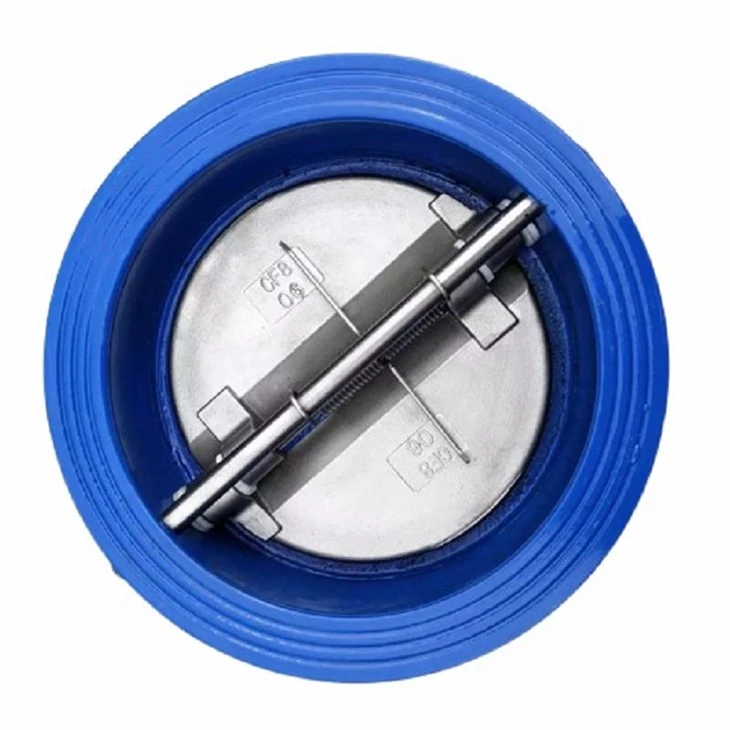

پروڈکٹ کا نام: بٹر فلائی چیک والو
ماڈل: DH77X-16Q
طول و عرض: DN{{0}DN600
کنکشن کا طریقہ: ویفر
ورکنگ پریشر: PN10 PN16 150LB
درجہ حرارت کی حد: -10 ڈگری -200 ڈگری









بٹر فلائی چیک والو کی ڈسک شکل میں سرکلر ہوتی ہے اور والو سیٹ چینل کے محور کے گرد گھومتی ہے۔ والو کے اندر ہموار چینل کی وجہ سے، بہاؤ کی مزاحمت بڑھتے ہوئے بٹر فلائی چیک والو کی نسبت چھوٹی ہے۔ یہ کم بہاؤ کی شرح اور کبھی کبھار بہاؤ کی تبدیلیوں کے ساتھ بڑے قطر کی ایپلی کیشنز کے لیے موزوں ہے، لیکن یہ دھڑکن کے بہاؤ کے لیے موزوں نہیں ہے، کیونکہ اس کی سیلنگ کی کارکردگی اتنی اچھی نہیں ہے جتنی کہ بڑھتی ہوئی اور گرتی ہوئی قسم کی ہے۔ بٹر فلائی چیک والوز کو تین اقسام میں تقسیم کیا گیا ہے: سنگل ڈسک، ڈبل ڈسک، اور ملٹی ڈسک۔ یہ تین قسمیں بنیادی طور پر والو کے قطر کے مطابق درجہ بندی کی جاتی ہیں، تاکہ ہائیڈرولک اثر کو روکنے کے لیے جب میڈیم بہنا بند ہو جائے یا پیچھے کی طرف بہہ جائے۔

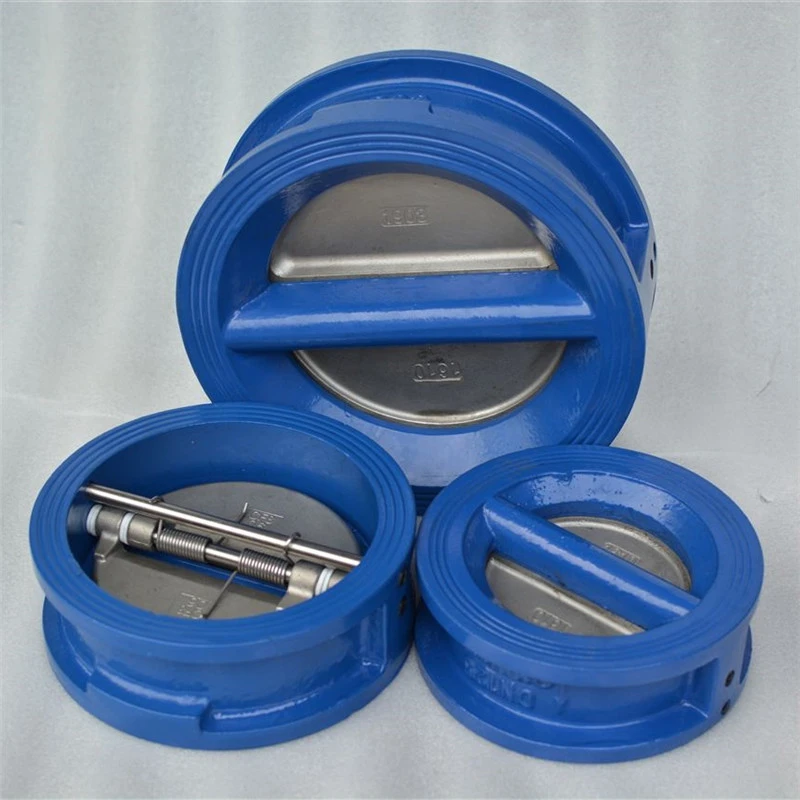

بٹر فلائی چیک والوز: والو ڈسک کی ورکنگ شکل کے مطابق دو اقسام میں تقسیم:

1. والوز کو چیک کریں کہ والو ڈسک کے ساتھ والو کے جسم کی عمودی سنٹرل لائن کے ساتھ سلائیڈنگ ہوتی ہے۔ بٹر فلائی چیک والوز صرف افقی پائپ لائنوں پر نصب کیے جا سکتے ہیں، اور والو ڈسک کو ہائی پریشر چھوٹے قطر کے چیک والوز پر گیند کے طور پر استعمال کیا جا سکتا ہے۔ بٹر فلائی چیک والو کی والو باڈی کی شکل گلوب والو کی طرح ہوتی ہے (جسے گلوب والوز کے ساتھ ایک دوسرے کے ساتھ استعمال کیا جا سکتا ہے)، اس لیے اس کا سیال مزاحمت کا گتانک نسبتاً بڑا ہے۔ اس کا ڈھانچہ گلوب والو سے ملتا جلتا ہے، جس میں والو باڈی اور ڈسک گلوب والو کی طرح ہے۔ والو ڈسک کا اوپری حصہ اور والو کور کا نچلا حصہ گائیڈ آستین سے لیس ہے۔ والو ڈسک کی گائیڈ آستین آزادانہ طور پر بڑھ سکتی ہے اور والو ڈسک کی گائیڈ آستین کے اندر گر سکتی ہے۔ جب میڈیم نیچے کی طرف بہتا ہے، تو والو ڈسک درمیانے زور سے کھلتی ہے۔ جب میڈیم بہنا بند ہو جاتا ہے، تو والو ڈسک خود عمودی طور پر والو سیٹ پر اترتی ہے، میڈیم کو پیچھے بہنے سے روکتی ہے۔ سٹریٹ تھرو بٹر فلائی چیک والو کے میڈیم ان لیٹ اور آؤٹ لیٹ چینلز کی سمت والو سیٹ چینل کی سمت پر کھڑی ہے۔ عمودی لفٹنگ چیک والو میں درمیانے درجے کا ان لیٹ اور آؤٹ لیٹ چینل ہوتا ہے جس کی سمت والو سیٹ چینل کی ہوتی ہے، اور اس کے بہاؤ کی مزاحمت سیدھے راستے کی قسم سے چھوٹی ہوتی ہے۔

2. والو سیٹ میں ایک پن کے گرد گھومنے والی ڈسک کے ساتھ ایک چیک والو۔ بٹر فلائی چیک والو کا ڈھانچہ سادہ ہے اور اسے صرف افقی پائپ لائنوں پر نصب کیا جا سکتا ہے، جس کے نتیجے میں سگ ماہی کی خراب کارکردگی ہوتی ہے۔





1. ڈیزائن نیا اور معقول ہے، ساخت کامل ہے، وزن ہلکا ہے، اور کھلنا اور بند ہونا تیز ہے۔

2. آپریٹنگ ٹارک چھوٹا ہے، آپریشن آسان، محنت کی بچت اور ماہر ہے۔

3. یہ کسی بھی پوزیشن میں نصب کیا جا سکتا ہے اور برقرار رکھنے کے لئے آسان ہے.

4. مہر کو تبدیل کیا جا سکتا ہے، اور سگ ماہی کی کارکردگی دو طرفہ سگ ماہی اور صفر رساو کو حاصل کرنے کے لئے قابل اعتماد ہے.

5. سگ ماہی کے مواد میں عمر بڑھنے کے خلاف مزاحمت، کمزور سنکنرن مزاحمت اور طویل سروس کی زندگی کی خصوصیات ہیں.





1. کھولنا اور بند کرنا آسان اور تیز ہے، مزدوری کی بچت ہے، اور سیال کی مزاحمت کم ہے، اس لیے اسے کثرت سے چلایا جا سکتا ہے۔

2. سادہ ساخت، چھوٹے سائز اور ہلکے وزن.

3. یہ کیچڑ کو لے جا سکتا ہے، اور پائپ لائن کے منہ پر کم مائع جمع ہوتا ہے۔

4. کم دباؤ کے تحت، اچھی سگ ماہی حاصل کی جا سکتی ہے.

5. اچھی ایڈجسٹمنٹ کی کارکردگی۔
